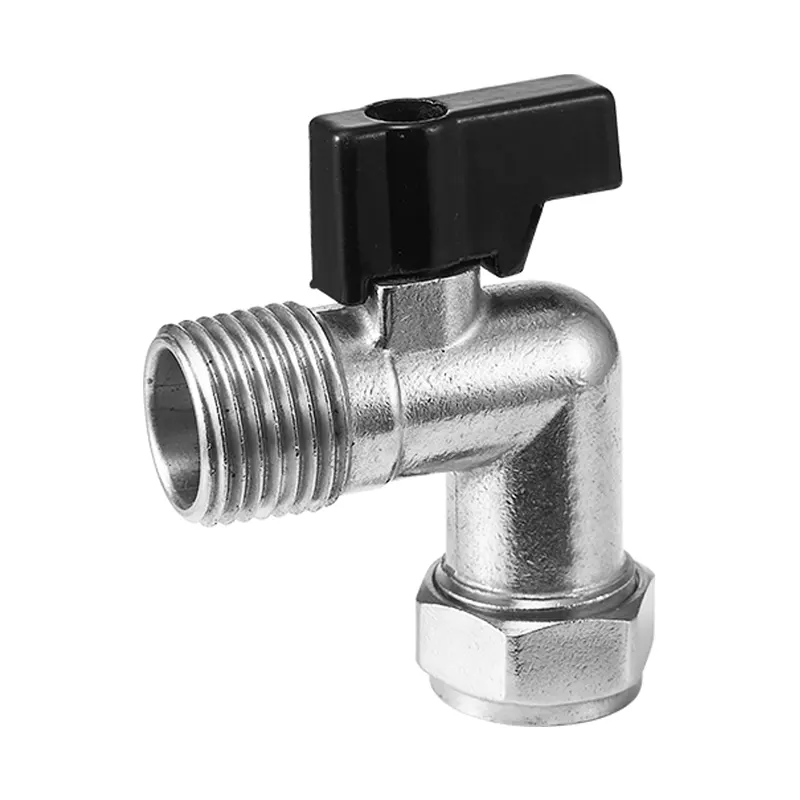

Почему латунный шаровой клапан с внешней резьбой, изогнутой на 90°, идеально подходит для компактных трубопроводов?

Когда проектировщики проектируют трассы трубопроводов, требующие изменения направления на 90 градусов и независимого управления отключением,Шаровой кран из латуни с внешней резьбой, изогнутый на 90°объединяет две функции в один блок. Традиционные решения для трубопроводов часто состоят из стандартного шарового крана и коленчатого фитинга, что создает дополнительные соединительные соединения. Каждое дополнительное соединение добавляет потенциальные точки утечки и увеличивает общее занимаемое пространство внутри ограниченного внутреннего пространства шкафа или оборудования. Встроенная изогнутая конструкция устраняет необходимость в дополнительных коленчатых частях и сохраняет полнопроходной канал потока, что позволяет снизить потери давления во время передачи жидкости.

1. Основная логика проектирования трубопроводной арматуры углового типа

Шаровые краны углового типа представляют собой новую концепцию традиционной конструкции прямоточного клапана. Изогнутый на 90 градусов корпус обеспечивает смену направления, а внутренний шариковый механизм обеспечивает открытие-закрытие на четверть оборота. Полнопроходной внутренний канал обеспечивает соответствие внутреннего диаметра соединительным трубопроводам, избегая сокращения потока, которое обычно наблюдается во многих обычных угловых запорных клапанах. Среда может проходить без очевидного увеличения сопротивления потоку.

Концы внешней резьбы обеспечивают прямое резьбовое соединение с соответствующими отверстиями трубы. При выполнении работ по соединению не требуется сварка или сложные специальные инструменты. Эта характеристика обеспечивает удобство сборки на месте и последующей разборки при техническом обслуживании. Инженеры могут заменить или проверить этот клапан, не разрушая окружающие сегменты трубопровода.

• Встроенный изгиб на 90 градусов позволяет удалить лишние коленчатые фитинги и промежуточные соединения.
• Полнопроходная шаровая конструкция обеспечивает стабильную пропускную способность и низкий перепад давления.
• Интерфейсы с внешней резьбой соответствуют широко принятым стандартным спецификациям трубных соединений.
• Четвертьоборотное ручное управление обеспечивает быструю реакцию открытия и закрытия.

Многие компактные механические корпуса и настенные сантехнические системы получают выгоду от этой структурной концепции.Шаровой кран из латуни с внешней резьбой, изогнутый на 90°исключает избыточные комбинации фитингов и оптимизирует пространственное расположение всего трубопровода.

2. Характеристики латунного материала для компонентов управления жидкостью

Латунь остается широко используемым сплавом для изготовления оборудования для регулирования жидкости. Оно обеспечивает сбалансированную механическую прочность, антикоррозийные свойства и хорошую обрабатываемость. В условиях эксплуатации с водой, сжатым воздухом, газом низкого давления и совместимыми масляными средами латунный материал устойчив к окислению и медленному разрушению, вызванному длительным контактом со средой. По сравнению с некоторыми альтернативами из легких сплавов, корпус клапана из квалифицированной латуни сохраняет структурную стабильность при нормальных циклах рабочего давления.

Точность изготовления напрямую влияет на конечные характеристики уплотнения. Точная обработка сердечника шара, седла клапана и поверхности резьбы гарантирует плотное соединение движущихся частей. Низкая точность обработки приведет к скрытым рискам утечек, даже если сырье соответствует стандартным требованиям. Материалы седла уплотнения также играют важную роль, выдерживая повторяющиеся циклы открытия-закрытия без быстрого старения или остаточной деформации.

Общее сравнение материалов корпуса клапана

Выбор материала должен соответствовать фактической рабочей среде и окружающей среде.Шаровой кран из латуни с внешней резьбой, изогнутый на 90°использует латунь в качестве основного материала корпуса, ориентируясь на общие сценарии сантехники и механического контроля жидкости, где риск коррозии остается в допустимых пределах.

3. Реальные сценарии применения

Различные места установки предъявляют уникальные пространственные и функциональные требования к шаровым кранам углового типа. Там, где трубопроводы должны поворачиваться на 90 градусов вблизи стыков оборудования, этот клапан может значительно упростить общую схему трубопроводов.

Бытовые и коммерческие водопроводные системы

Скрытые в стене трубопроводы, контуры водоснабжения под шкафами часто сталкиваются с узким пространством для установки. Традиционный узел клапана и колена занимает слишком много места. Встроенный изогнутый клапан напрямую соединяет выпускную трубу и оконечное оборудование, сокращая количество соединений. Распространяется на точки отключения отводов санитарно-технических сооружений и отводов водоснабжения внутри коммерческих туалетов.

Механические устройства вспомогательных контуров жидкости

Воздушные компрессоры, небольшое технологическое оборудование и системы охлаждения часто требуют местного отключения при повороте на 90 градусов. Интерфейсы внешних потоков подключаются непосредственно к портам потоков оборудования. Операторы могут быстро перекрыть поток среды для отладки оборудования или текущего обслуживания, не перекрывая основные трубопроводы системы.

Перекачивание промышленных жидкостей для легких условий эксплуатации

Цеховые отводы сжатого воздуха, сети распределения жидкостей низкого давления нуждаются в надежных локальных запорных устройствах. Компактные размеры позволяют разместить несколько клапанных блоков в ограниченном пространстве шкафа с оборудованием. Полнопроходная конструкция позволяет избежать ограничения потока, что важно для поддержания эффективности работы системы.

Для вышеупомянутых условий установки,Шаровой кран из латуни с внешней резьбой, изогнутый на 90°предлагает интегрированное решение, отвечающее требованиям как по изменению направления, так и по отключению.

4. Практическое руководство по установке и сборке.

Даже хорошо изготовленные клапаны могут привести к утечке или преждевременному повреждению, вызванному неправильным монтажом. При сборке на месте следует соблюдать несколько основных принципов.

Перед официальной установкой необходимо провести визуальный осмотр. Проверьте поверхность корпуса клапана, участок резьбы и движение ручки. Убедитесь, что сердечник шара плавно вращается при полном ходе открытия-закрытия. Любая остаточная металлическая стружка или грязь внутри полости клапана должна быть удалена, чтобы предотвратить повреждение уплотнительных поверхностей царапинами после ввода в эксплуатацию.

Для соединений с наружной резьбой необходимо правильно использовать подходящий резьбовой уплотнительный материал. Не перематывайте уплотнительную ленту слишком сильно, иначе мусор может попасть во внутреннюю камеру клапана и повредить уплотнительные седла. При затягивании резьбы прилагайте усилие к шестиугольному положению корпуса клапана, никогда не поворачивайте весь клапан, взявшись за ручку. Чрезмерный крутящий момент приведет к растрескиванию латунного корпуса или повреждению внутренней структуры резьбы.

Оставьте доступное пространство для перемещения ручки после установки. Убедитесь, что ручка не ударится о стену, шкаф или соседние трубы при повороте на 90 градусов. Если положение ручки мешает окружающим компонентам, проверьте, может ли регулируемая конструкция ручки адаптироваться к местным условиям компоновки.

Следует отметить, чтоНинбо Мин Да Хай Чен Металлические изделия Лтд.предоставляет практические советы по сборке и техническую справочную документацию для партнеров, использующих латунные резьбовые клапаны в различных проектах.

5. Тестирование производительности и вопросы долгосрочного обслуживания

После завершения установки проверка давления и утечек представляет собой необходимый этап проверки. Постепенно повышайте давление в системе вместо мгновенного применения полного давления. Следите за положением резьбовых соединений и областью штока клапана на предмет просачивания или образования пузырьков. Выполните несколько полных циклов открытия-закрытия и убедитесь, что клапан может обеспечить полное закрытие при рабочем давлении.

Во время длительной эксплуатации регулярный визуальный осмотр помогает выявить ранние признаки отклонений от нормы. Обратите внимание на то, не текут ли внутри трубопроводов твердые инородные частицы. Гранулированные примеси могут поцарапать сердечник шара и уплотнительные поверхности седла клапана и постепенно вызвать внутреннюю утечку. Если среда содержит твердые частицы, перед ней можно установить соответствующие фильтрующие устройства.

Рабочая температура и давление должны оставаться в пределах, определенных для продукта. Превышение номинальных условий труда сокращает срок службы и создает скрытые риски для безопасности. Если система находится в состоянии длительного отключения, периодически выполняйте циклы открытия-закрытия клапана, чтобы обеспечить гибкость движущихся частей.

Встроенный изогнутый шаровой кран решает реальные задачи компоновки трубопроводов для бесчисленных инженерных проектов. Тщательный выбор продукции, стандартизированная установка и регулярная проверка состояния работают вместе, чтобы поддерживать стабильные характеристики контроля жидкости в долгосрочно работающих трубопроводных системах.
